Échantillons 3D

Le CLT est un type d'élément en bois massif le plus souvent utilisé comme système de plancher horizontal, avec une surface de plafond visible qui s'étend entre les poutres. Les systèmes de plancher CLT peuvent être soutenus par des poutres en lamellé-collé (GLB), de l'acier, des murs porteurs ou d'autres systèmes structurels. Les lamelles structurelles en bois résineux (couches de lamellage individuelles) sont disposées en couches alternées, avec un nombre impair de plis, comme les 3 plis illustrés ici. Le lamellage croisé ajoute des capacités de portée bidirectionnelle et une stabilité dimensionnelle uniques dans les familles de produits en bois massif, et nécessite également une approche de fabrication basée sur la certification.

Les propriétés techniques de cet élément sont basées sur des certifications qui vérifient le processus de fabrication, le produit final et le programme d'assurance qualité continu. En Amérique du Nord, les produits CLT structurels sont certifiés conformes aux exigences de la norme ANSI/APA PRG 320. En général, un fabricant teste et certifie ses propres stratifications exclusives afin de créer une gamme de produits. Les lamelles dans le sens de la plus grande portée sont assemblées par aboutage et les couches de surface sont sélectionnées pour leurs qualités visuelles/architecturales. Dans le cas du CLT Kalesnikoff, les lamelles individuelles sont également collées sur les bords.

Comme toutes les fibres ne sont pas orientées dans la même direction et que tous les fabricants n'utilisent pas les mêmes fibres ou combinaisons de couches, le choix de la taille appropriée du CLT dépend du fabricant, de la portée entre les poutres et d'autres critères techniques tels que la résistance aux vibrations ou au feu. Les éléments muraux et les puits verticaux peuvent également être construits en CLT, et des qualités industrielles sont disponibles, mais elles ne sont pas incluses dans cet échantillon électronique.

La grande taille des panneaux CLT nord-américains offre des avantages en matière d'installation, d'ingénierie des diaphragmes de plancher et d'expression architecturale. La presse de chaque fabricant a été conçue pour des dimensions maximales spécifiques. Une fois que vous disposez d'une base de conception et d'ingénierie avec leurs essences, le fait de travailler à l'optimisation des grilles de construction, des temps d'installation et de l'utilisation des matériaux peut faire la différence en termes de compétitivité des coûts du bois massif.

Si vous avez des questions sur la conception préliminaire des systèmes de planchers en bois massif lamellé-croisé, adressez-vous à info@offsitewood.org ou contactez les sites des fabricants et leur équipe technique et commerciale pour plus d'informations.

Le DLT est un type d'élément en bois massif le plus souvent utilisé pour les plafonds apparents et les assemblages de toiture, généralement entre les poutres. Dans ces configurations de dalles horizontales, les lamelles structurelles en bois tendre (couches de laminage individuelles) sont posées côte à côte et des chevilles spécialisées en bois dur sont enfoncées dans des trous percés avec précision pour créer une grande billette ou une planche structurelle. Les éléments muraux sont également utilisés, en particulier dans les Alpes européennes, mais ne sont pas présentés dans cet échantillon électronique.

Les propriétés techniques de cet élément sont basées sur des normes, tout comme une solive en bois massif d'une certaine essence peut être calculée à l'aide d'un tableau de portée (à l'exception du fait que les planchers à ossature ont des solives à 16 ou 24 pouces au centre, tandis que les planchers DLT ont des éléments de portée directement adjacents les uns aux autres). Des profils de plancher très minces sont possibles, car toutes les fibres sont orientées dans le sens structurel, mais le système est mieux adapté aux portées simples et ne possède pas les qualités de résistance bidirectionnelle du CLT.

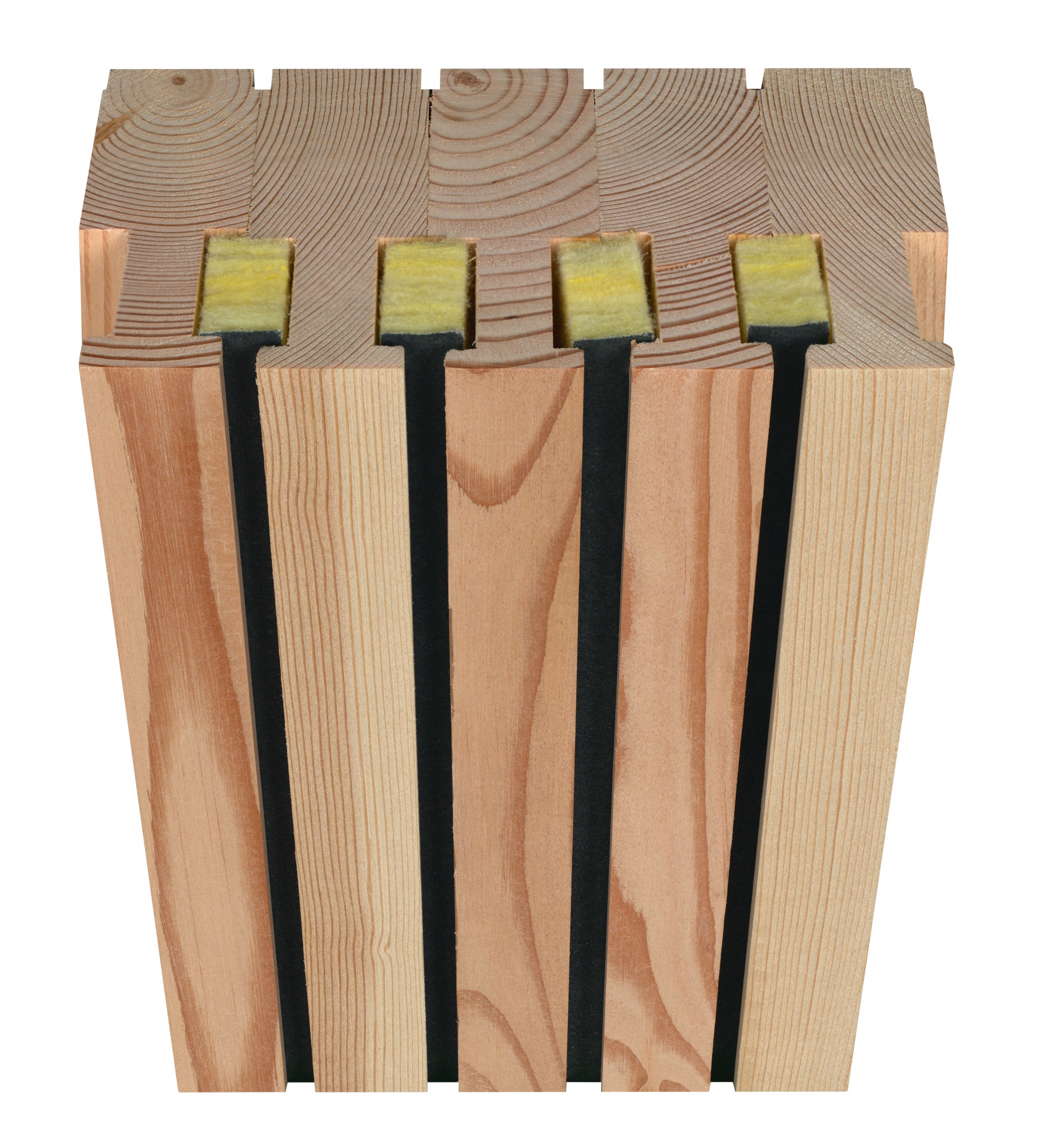

La taille réduite des billettes et leur résistance limitée en tant que diaphragme peuvent être surmontées dans les éléments fabriqués en atelier qui créent des panneaux de plancher ou de toiture plus grands en combinant des billettes sous une couche de revêtement qui offre une capacité de cisaillement structurelle et une protection contre les intempéries pendant l'installation. Un avantage architectural est que la face exposée du plafond peut être fraisée avant le laminage, afin de créer des profils acoustiques ou esthétiques.

Si vous avez des questions sur la conception préliminaire du DLT ou d'autres systèmes de bois massif laminé mécaniquement, veuillez contacter info@offsitewood.org ou vous adresser aux sites du fabricant et à l'équipe technique et commerciale pour plus d'informations.

Le GLB est également connu sous le nom de lamellé-collé architectural. Il s'agit d'un élément en bois massif avec des lamelles dans une seule direction pour former des poutres, des colonnes ou des chevrons pouvant supporter de longues portées, des couches courbes et des connecteurs personnalisés. Dans un bâtiment entièrement en bois massif, les poutres en lamellé-collé forment la structure centrale des éléments horizontaux en CLT, DLT ou GLT qui s'étendent entre les poutres.

Dans la disposition la plus courante en Amérique du Nord, les lamelles structurelles en bois résineux (couches de lamellage individuelles) sont empilées verticalement et collées avec des joints horizontaux, comme le montrent les échantillons électroniques Art Massif et Kalesnikoff.

La gamme de produits en lamellé-collé à petits blocs représentée par Nordic Structures possède ses propres propriétés structurelles et certifications uniques. Elle a été développée pour utiliser les bouts de grumes de fibre d'épicéa boréal de petit diamètre dans une disposition monolithique.

Les propriétés techniques des éléments GLB sont spécifiques à l'essence, à la classe et au produit fabriqué et identifié conformément aux normes ANSI A190.1 (États-Unis) et/ou CSA O122 (Canada). Ces deux normes nord-américaines établissent des exigences pour la production et le contrôle de la qualité du lamellé-collé structurel.

Cette section d'échantillons électroniques comprend également des gammes artisanales avec des options GLB à bords et à grains assortis. Celles-ci reposent sur les propriétés techniques d'une poutre centrale ou d'une poutre source. Cette catégorie comprend des spécialités et des désignations de classement spécifiques à chaque entreprise, telle que les échantillons électroniques Fraserwood de lamellé-collé à bords et à grains assortis. Art Massif fabrique une couche de surface collée sur une poutre centrale en épicéa dans sa gamme Prestige, qui sera bientôt ajoutée.

Le lamellé-collé à grain assorti implique une poutre source sciée à nouveau, séchée et recollée. Dans ce cas, la poutre source fournit les limites techniques, ainsi que les avantages des conditions sèches au cœur de la poutre, qui améliorent la résistance des connexions et la qualité des finitions intérieures.

Le lamellé-collé à petits blocs est une technique mise au point par Nordic Structures en Amérique du Nord, qui présente des capacités et des avantages uniques. L'utilisation de petites sections permet de transformer les bûches de pointe provenant de petits épicéas boréaux en éléments de grande taille et en bibliothèques de sections transversales flexibles pour des profils personnalisés.

Chacun des échantillons électroniques GLB représente une adaptation régionale réussie par des fabricants qui ont transformé leurs matériaux locaux en un produit et un système technique. Si vous avez des questions sur la conception préliminaire des systèmes de poutres architecturales en lamellé-collé, adressez-vous à info@offsitewood.org ou contactez les sites des fabricants et leur équipe technique et commerciale pour plus d'informations.

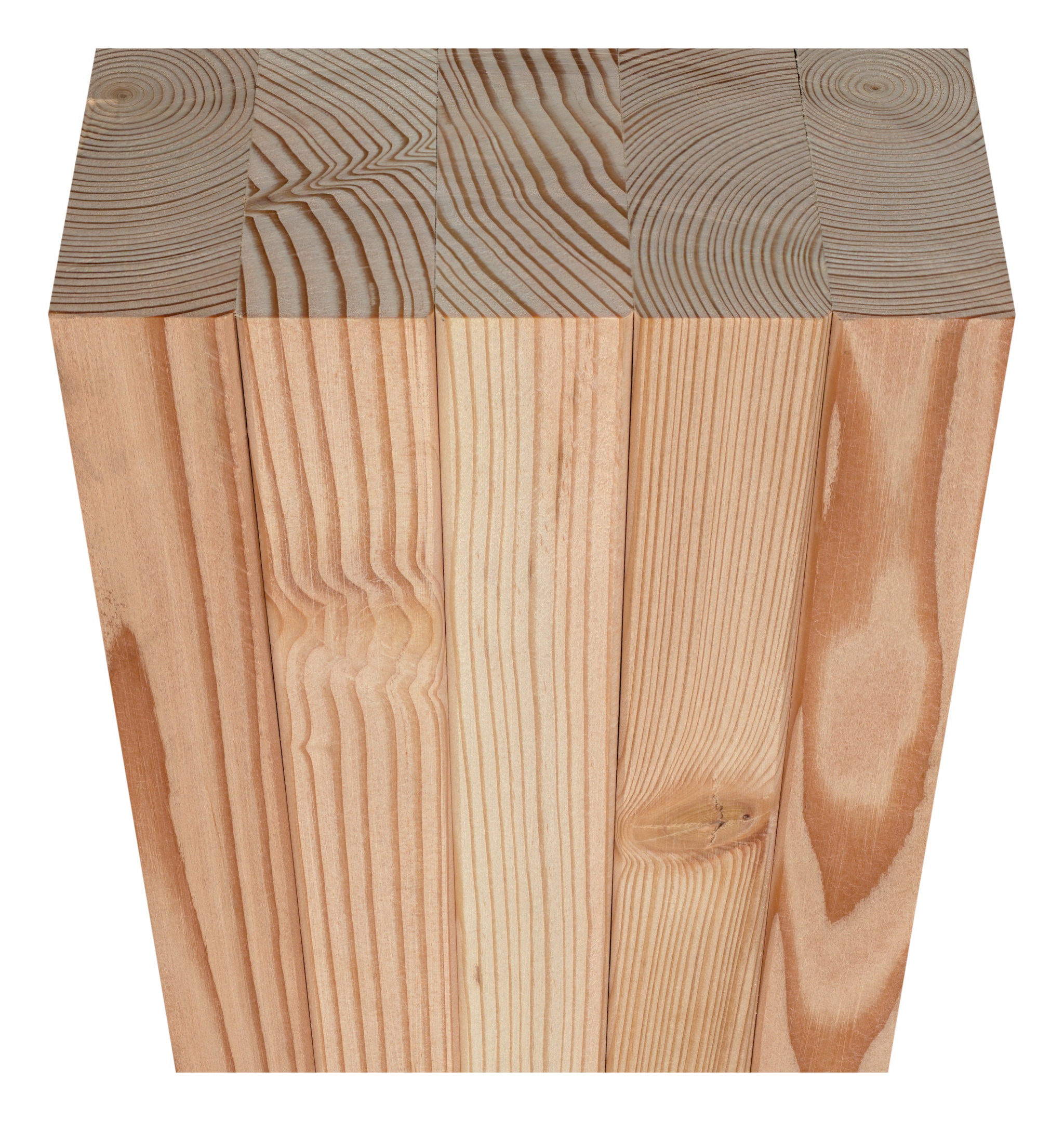

Le GLT, également appelé terrasse en bois lamellé-collé, est un type d'élément en bois massif couramment utilisé pour les plafonds apparents et les éléments de toiture, généralement entre les poutres. Semblables à une poutre en bois lamellé-collé, mais orienté dans un système horizontal de plancher/plafond, les lamelles structurelles en bois résineux (couches de laminage individuelles) sont posées côte à côte et collées avec des joints verticaux pour créer une grande billette ou une planche structurelle.

Les propriétés techniques de cet élément sont spécifiques à l'essence, à la qualité et au produit fabriqué et identifié conformément aux normes ANSI A190.1 (États-Unis) et/ou CSA O122 (Canada). Ces deux normes établissent les exigences en matière de production et de contrôle de la qualité du lamellé-collé structurel.

Les profilés de plancher minces sont possibles avec les terrasses GLT, car toutes les fibres sont orientées dans une direction structurelle, mais le système est mieux adapté aux portées simples et ne possède pas les qualités de résistance bidirectionnelle du CLT. La taille réduite des éléments de terrasse et leur résistance limitée en tant que diaphragme peuvent être compensées par des éléments fabriqués en atelier qui créent des panneaux de plancher ou de toiture plus grands sous une couche de revêtement qui offre une capacité de cisaillement structurelle et une protection contre les intempéries pendant l'installation.

Si vous avez des questions sur la conception préliminaire des systèmes de terrasse en bois massif, n'hésitez pas à contacter info@offsitewood.org.
